Analýza schémy
14. mar 2025

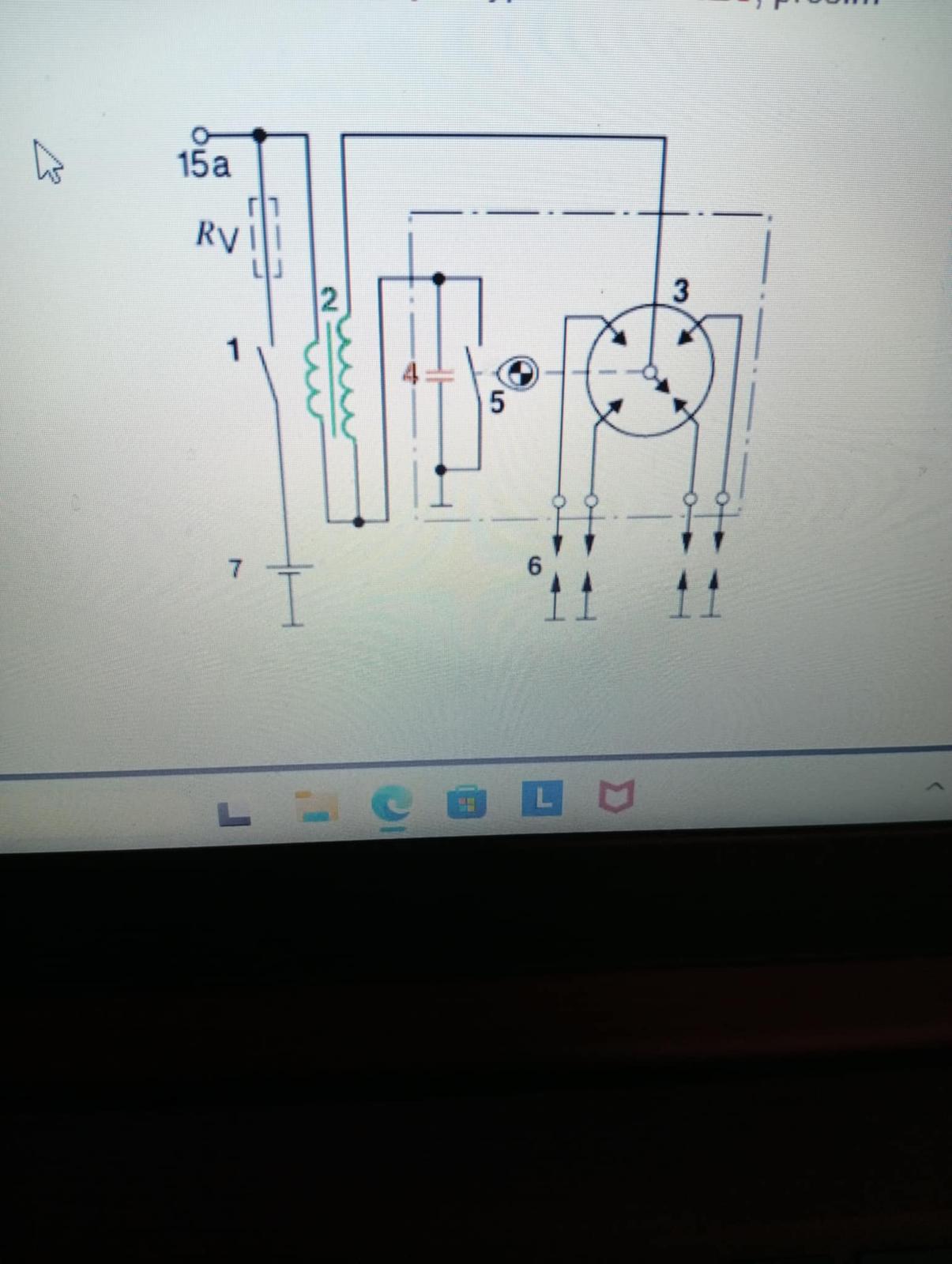

Prosím popíšte mi to ak viete. ďakujem
@tereza888 nebude to klasicke zapalovanie auta so zazihovym (benzinovym) motorom?
1 - zapnutie zapalovania klucom v spinacej skrinke (15a klucikom spinana svorka spinacej skrinky),
2 - indukcna cievka (VN transformator),
3 - klasicky mechanicky rozdelovac,
4 - kondenzator chraniaci kontakty mechanickeho prerusovaca pred iskrenim - opalenim,
5 - mechanicka vacka prerusovaca,
6 - zapalovacie sviecky v 4 valcoch motora,
7 - bateria auta (akumulator).
@madeincssr ďakujem krásne áno je to ono
1tka plný, 2jka medzi plyn si tam zatacky, opatrne z dvojky plný potom kruháč ale bzrdi ,,4 tak na po plyne , do 5 jemne a zo 6 vyraziš do neznáma
Chat gpt 😅
Analýza schémy:
1. Napájanie (15a) – Toto označenie naznačuje, že ide o obvod napájaný 12V alebo 24V z palubnej siete vozidla.
2. Relé (Rv) – Obsahuje cievku (označenú vlnovkou) a súvisiaci spínač.
3. Cievka relé (2) – Po privedení prúdu aktivuje relé.
4. Kontakty relé (4 a 5) – Spínač v relé, ktorý mení svoj stav podľa zapnutia cievky.
5. Prvok (3) so spínačmi (6) – Vyzerá ako usmerňovač, možno mostíkový alebo polovodičový reléový prvok, ktorý ovláda väčšiu záťaž.
Pravdepodobné použitie:
• Toto môže byť schéma zapojenia štartéra, zapalovania alebo žhavenia v aute.
• Alebo sa môže jednať o relé pre svetlá alebo iný výkonový prvok.
